ANCデータ(字幕)表示装置:
EIT(p/f)表示装置:
ANCデータ(字幕)表示装置 / EIT(p/f)表示装置
≫特 長
【ANCデータ(字幕)表示装置】
- HD/SD-SDIのVANCに重畳された、音声モード/画角情報(ARIB STD-B39)/字幕ショートフォームデータ(ARIB
STD-B37)/CM識別コードをスーパーインポーズ表示することが可能です。
- 字幕クリアパケット検出時、画面にマーカー表示することが可能です。
- 字幕は、HD字幕、SD字幕、携帯字幕が表示可能です。(第2言語まで)
ARIB外字、DRCS外字表示に対応します。
- 装置で取得したデータは外部PC等へ伝送可能です。
- 字幕管理文パケットの情報が表示可能です。
- 表示内容の配置、デザインはユーザーで任意に変更可能です。
【EIT(p/f)表示装置】
- DVB-ASIのストリーム(TS)に含まれるEITパケットを取得し、現在番組、次番組の内容を外部モニタに表示することが可能です。
表示する内容は、番組開始時刻、番組時間(duration)、番組名、番組説明です。
- プログラム番号ごとに番組情報の表示が可能です。
- プログラム番号ごとの映像フォーマット情報、音声モード情報、字幕有無情報の表示が可能です。
- 字幕は、HD字幕、SD字幕、携帯字幕が表示可能です。(第2言語まで)
ARIB外字、DRCS外字表示に対応します。
- 装置で取得したデータは外部PC等へ伝送可能です。
- 表示内容の配置、デザインはユーザーで任意に変更可能です。
ボード
≫仕様 【ANCデータ(字幕)表示基板:AJ-2MM】
◆占有スロット数
|
1スロット |
◆入力信号
|
信号形式 |
SMPTE259M/SMPTE292M |
コネクタ |
BNCコネクタ 1系統 |
◆出力信号
|
信号形式 |
SMPTE259M-C/SMPTE292M |
コネクタ |
BNCコネクタ 1系統 |
信号形式 |
TMDS信号 |
コネクタ |
DVI-Dコネクタ 1系統 |
◆信号取得項目
|
・音声モード
・映像フォーマット
・画面アスペクト比
・フレームレート
・字幕有無
・字幕データ(ARIB STD-B37) ※第2言語まで
・CM識別コード |
≫仕様 【EIT(p/f)表示基板:AJ-EIT】
◆占有スロット数
|
1スロット |
◆入力信号
|
信号形式 |
DVB-ASI |
コネクタ |
BNCコネクタ 1系統 |
◆出力信号
|
信号形式 |
SMPTE292M |
コネクタ |
BNCコネクタ 1系統 |
信号形式 |
TMDS信号 |
コネクタ |
DVI-Dコネクタ 1系統 |
◆信号取得項目
|
・プログラム番号
・番組開始時刻
・番組時間(duration)
・番組名
・番組説明
・音声フォーマット
・音声モード
・映像フォーマット
・画面アスペクト比
・フレームレート
・字幕有無
・字幕データ ※第2言語まで |
筐体
≫仕様 【2U筐体:AJ-2TN】
◆スロット数
|
6スロット |
◆LTC信号入力
|
信号形式 |
LTC(SMPTE12M) |
コネクタ |
BNCコネクタ 1系統 |
◆設定制御
|
通信仕様 |
1000BASE-T/100BASE-TX 対応 LANインターフェース |
プロトコル |
TCP/IPソケット |
コネクタ |
RJ-45 モジュラコネクタ 最大6系統 |
設定制御 |
ANCデータ(字幕)表示基板、EIT(p/f)表示基板 制御 |
◆電源
|
電源ユニットを2台実装(重畳運転) |
◆使用温度
|
5℃~+40℃ 結露なきこと |
◆外形寸法
|
W430×H88×D430mm(突起を含まず) |
≫仕様 【電源ユニット:AJ-2PU】
◆電源電圧
|
100~250V AC ±5% |
◆出力容量
|
12V/300W |
◆消費電力
|
約250W(重畳運転、最大負荷時) |

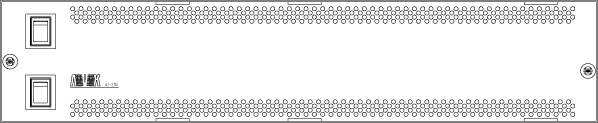

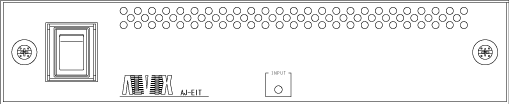

【フロントパネル】

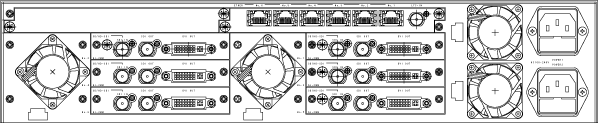

【リアパネル】
※ANCデータ(字幕)表示基板、EIT(p/f)表示基板の混在実装が可能です。(最大6枚実装可能)
≫仕様 【1Uハーフ筐体:AJ-1HTN】
◆LTC信号入力
|
信号形式 |
LTC(SMPTE12M) |
コネクタ |
BNCコネクタ 1系統 |
◆設定制御
|
通信仕様 |
1000BASE-T/100BASE-TX 対応 LANインターフェース |
プロトコル |
TCP/IPソケット |
コネクタ |
RJ-45 モジュラコネクタ 1系統 |
設定制御 |
ANCデータ(字幕)表示基板 または EIT(p/f)表示基板 制御 |
◆電源電圧
|
100~250V AC ±5% |
◆消費電力
|
約40W |
◆使用温度
|
5℃~+40℃ 結露なきこと |
◆外形寸法
|
W215×H44×D430mm(突起を含まず) |
【フロントパネル】

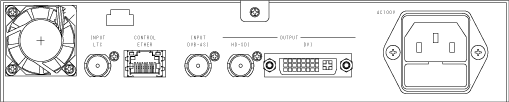

【リアパネル】
※ANCデータ(字幕)表示基板、EIT(p/f)表示基板のどちらか1枚を実装できます。
※仕様及び外観は改良のため、予告なしに変更することがあります。
|
