TS(DVB-ASI)入力対応 HD-SDI入力対応 SD-SDI入力対応

音声モードチェッカー　AMD-9／AMD-16

（“ALVIX”　AUDIO MODE　Error Detection Unit　AMD-9／AMD-16）

■TSとSDI信号の音声／画角情報を検出し、上位ソフトで比較、整合・不整合を判別します。


≫特　長

  • HD/SD-SDIのVANCに重畳された音声モード／画角情報（ARIB STD-B39）または、DVB-ASIのストリームに含まれる音声モード／画角情報（ARIB STD-B32）を取得し、外部に通知する装置です。
  • SD-SDI信号入力の場合は、VBIに重畳された音声モードも取得することが可能です。
  • DVB-ASI信号入力の場合、MUXされている全てのストリームの音声モード／画角情報を取得します。
  • DVB-ASI信号とそれと相関関係のあるSDI信号を入力することで、上位システムで相互の音声モード／画角情報を比較し整合／不整合を判別することができます。
  • SNMP設定はブラウザから設定可能です。また、NTPによる自動時刻補正機能により時刻設定が可能です。



≫システム系統例

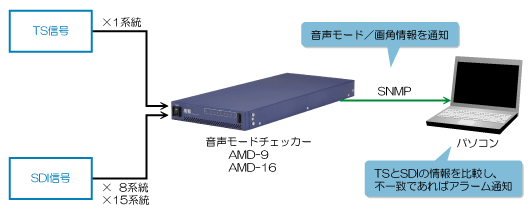

AMD-9／AMD-16　システム系統図



≫管理ソフトウェア

■AMDより通知される音声モード・画角情報からベースバンドとTSの音声モードを比較し、整合／不整合を判別します。

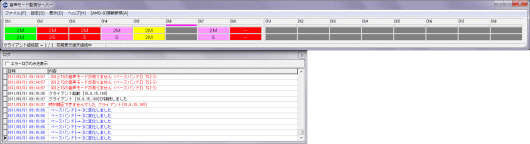

音声モードチェッカー　管理ソフトウェア
■音声モード表示
　 音声モードが不一致のとき、該当するチャンネルのボタンが赤く変化します。
　 エラーの確認作業・エラーの自然復帰等によって色が変化しますので、状況を瞬時に把握することができます。

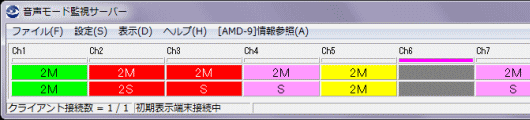

音声モードチェッカー　管理ソフトウェア　音声モード表示
■ログウィンドウ
　 検知開始・停止、エラー確認、各種設定変更なども表示します。
　 ログの内容は表計算・データベースソフトにて処理できるCSV形式でファイルに保存することができます。

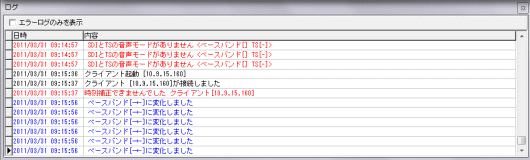

音声モードチェッカー　管理ソフトウェア　ログウィンドウ
■チャンネル情報画面
　 ソフトウェア上でチャンネル情報を確認できます。

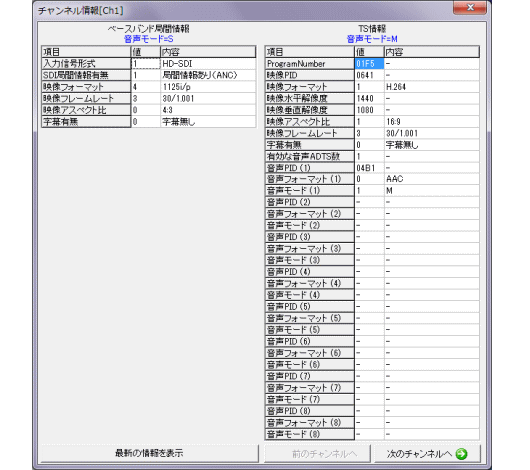

音声モードチェッカー　管理ソフトウェア　チャンネル情報画面


≫AMD-9　フロントパネル

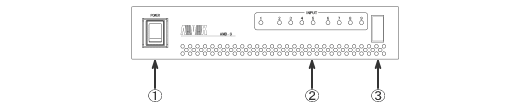

AMD-9　フロントパネル
  1. 電源スイッチ
  2. 状態検知LED
  3. ハードウェアメンテナンスコネクタ



≫AMD-9　リアパネル

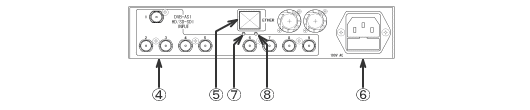

AMD-9　リアパネル
  1. DVB-ASI or HD/SD-SDI入力コネクタ
  2. LANコネクタ
  3. 電源コネクタ
  4. IPアドレスリセットボタン
  5. ハードウェアリセットボタン



≫AMD-16　フロントパネル

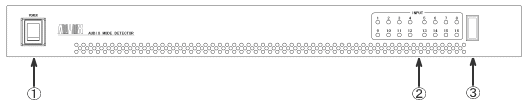

AMD-16　フロントパネル
  1. 電源スイッチ
  2. 状態検知LED
  3. ハードウェアメンテナンスコネクタ



≫AMD-16　リアパネル

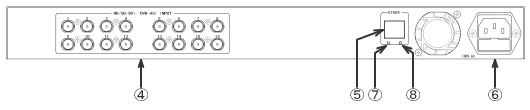

AMD-16　リアパネル
  1. DVB-ASI or HD/SD-SDI入力コネクタ
  2. LANコネクタ
  3. 電源コネクタ
  4. IPアドレスリセットボタン
  5. ハードウェアリセットボタン



≫画角比較対応一覧


■映像フォーマット
SDI局間情報 MPEG2／H.264映像
525i(270Mbps) 720*480／544*480／480*480
525p(270Mbps Dual)
525i/p(540Mbps)
750p(1.485Gbps) 1280*720
1125i/p(1.485Gbps) 1920*1080／1440*1080


■画面アスペクト比
SDI局間情報 MPEG2／H.264映像
4：3 4：3
16：9 16：9
／ 2.21：1
／ Square Sample


■フレームレート
SDI局間情報 MPEG2／H.264映像
24／1.001 24／1.001
24 24
25 25
30／1.001 30／1.001
30 30
50 50
60／1.001 60／1.001
60 60



≫音声モード一覧

※M＝モノラル、S＝ステレオ、D＝デュアルモノラル、LFE＝低域強調
　 a/b＝前方／後方チャンネル数（例：3/2＝前方3チャンネル／後方2チャンネル）

SDI局間情報 AAC音声 MPEG1 Audio音声
M M M
2M 2M 2M
3M M ／
音声モード＝Mの3ADTSを多重
4M M ／
音声モード＝Mの4ADTSを多重
5M M ／
音声モード＝Mの5ADTSを多重
6M M ／
音声モード＝Mの6ADTSを多重
7M M ／
音声モード＝Mの7ADTSを多重
8M M ／
音声モード＝Mの8ADTSを多重
S S S
2S S S
音声モード＝Sの2ADTSを多重 音声モード＝Sの2ADTSを多重
3S S ／
音声モード＝Sの3ADTSを多重
4S S ／
音声モード＝Sの4ADTSを多重
3/0 3/0 ／
3/1 3/1 ／
3/2 3/2 ／
3/2＋LFE(5.1) 3/2＋LFE(5.1) ／
S＋M S ／
M
音声モード＝S、Mの2ADTSを多重
S＋D S ／
2M
音声モード＝S、2Mの2ADTSを多重
5.1＋S 5.1 ／
S
音声モード＝5.1、Sの2ADTSを多重
3/1＋S 3/1 ／
S
音声モード＝3/1、Sの2ADTSを多重
3/2＋S 3/2 ／
S
音声モード＝3/2、Sの2ADTSを多重



≫仕　様

AMD-9 AMD-16
◆入力
　　系統 9系統
※9系統ともにDVB-ASI、HD/SD-SDI信号の
区別なく入力可能です。		 16系統
　　入力接栓 BNCコネクタ
◆SDI信号入力
　　信号形式 SD　SMPTE259M-C　480i
HD　SMPTE292M　　1080i
　　音声モード／画角情報取得 ARIB STD-B39　（SDの場合、VBIの音声モード取得可能）
　　字幕取得 ARIB STD-B37
　・VBI音声モード取得ライン（SDのみ）
　　ライン番号 19、20、282、283
VBIの複数のラインに音声モードが存在した場合、19＞20＞282＞283の優先順位で
取得します。
　・SDI入力信号取得項目 　・音声モード　　　　　　　　　 ・映像フォーマット　　　　　　・画面アスペクト比
　・フレームレート　　　　　　　 ・字幕有無
◆DVB-ASI信号入力
　　信号形式 DVB-ASI
　　音声モード／画角情報取得 ARIB STD-B32
　・DVB-ASI信号取得項目 　・プログラムナンバー　　　　　・音声PID
　・音声フォーマット（AAC/MPEG1 Audio Layer1～3）
　・音声モード　　　　　　　　　 ・映像PID　　　　　　　　　　・映像フォーマット
　・画面アスペクト比　　　　　 　・フレームレート　　　　　　・字幕有無
　・DVB-ASI信号取得数 1TSに含まれるプログラムナンバーの最大取得数：16
プログラムナンバーに含まれる映像・音声信号の最大取得数：8
◆取得インターバル 　入力された信号を巡回して、音声モード／画角を読み取ります。
　取得インターバルは最短で1秒ですが、入力信号数及びMUXプログラム数、
音声TS数により、　インターバルは変化します。（1TSの取得時間：約8秒）
※TS×1入力／SDI×8入力時の
　　取得インターバル：約10秒以下		 ※TS×1入力／SDI×15入力時の
取得インターバル：約10秒
※TS×2入力／SDI×7入力時の
　　取得インターバル：約20秒以下
◆上位ソフト
　 音声モード／画角比較 		DVB-ASI／SDI間の音声モード／画角を比較する場合、相関のあるプログラムナンバーと
SDI入力を指定し、整合／不整合の判断条件を設定する必要があります。
◆外部通知
　　通信仕様 100BASE-TX／10BASE-T対応　LANインターフェース
　　プロトコル SNMP
　　コネクタ RJ-45モジュラ
◆外形寸法 W215×H44×D485mm（突起部を含まず）
◆質量 約2.3kg
◆電源電圧 100V±10％　AC　50／60Hz
◆消費電力 約40W
◆使用温度 5℃～40℃



※仕様及び外観は改良のため、予告なしに変更することがあります。
