ARIB STD-B39信号検知装置 B39-108R
≫特 長
- HD-SDI信号の放送局制御信号（ARIB STD-B39）、またはSCTE104を検知する装置です。
- 検知は系統ごとに指定できます。
- 放送局制御信号は､任意のワード番号､ビット番号の制御データを検知し､変化の状態(※1)をSNMPで外部通知します。
- SCTE104は、splice_request_data()を検知し、変化の状態(※1)をSNMPで外部通知します。
（※1 検出できる変化の最大値は15回／秒です。）
- 筐体は2Uサイズです。
- 棚板方式で、最大8系統を搭載することが可能です。
- 各系統は、個別に動作します。各入力が同期している必要はありません。
- 電源は二重化されています。

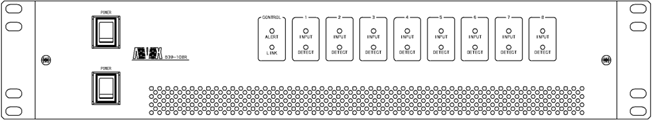

≫フロントパネル

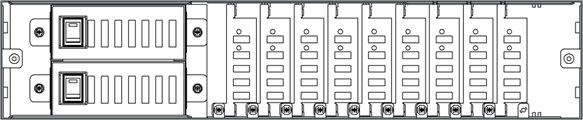

※フロントパネルを開いた状態

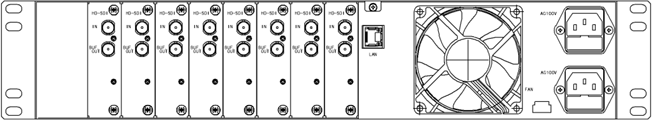

≫リアパネル
≫仕 様
|
◆入力信号
|
| 信号数 |
1系統 |
| 信号形式 |
HD-SDI SMPTE292M 1080i [59.94Hz] |
| コネクタ |
BNCコネクタ |
|
◆バッファスルー出力信号
|
| 信号数 |
1系統 |
| コネクタ |
BNCコネクタ 1系統 |
|
◆ARIB STD-B39
|
| 検知指定 |
検知する制御データは、ARIB STD-B39のワード番号、ビット番号で任意に設定します。
指定は系統ごとに16箇所まで設定できます。 |
|
◆SCTE104
|
①検知したSCTE104データを、そのまま外部通知します。
②splice_request_data()、alive_request_data()については、検知した内容を解析し以下の値を外部通知します。
splice_request_data()
：messageSize, message_number, opID, splice_insert_type, splice_event_id,
program_id, pre_roll_time, break_duration, auto_return_flag
alive_request_data()
：messageSize, message_number, opID
|
|
◆外部通信
|
| 通信仕様 |
100BASE-TX／10BASE-T 対応 LANインターフェース |
| プロトコル |
HTTP（本体設定）／SNMP（検知通知） |
| コネクタ |
RJ-45モジュラ |
|
◆外形寸法
|
H88mm×W430mm×D275mm（突起を含まず） |
|
◆電源
|
| 電源電圧 |
100V AC ±5％ |
| 消費電力 |
約69W（8ch搭載時） |
|
◆使用温度
|
5℃～＋40℃ 結露なきこと |
|
◆その他
|
|
| 電源二重化 |
ホットスワップ可能 |
| ボード挿抜 |
ホットスワップ可能（コントロールボードを除く） |
| ラックマウント |
専用取付金具により、EIA 2U／JIS 2J として取り付け可能です。 |
※仕様及び外観は改良のため、予告なしに変更することがあります。
|
