◆入力信号
|
|
| 信号形式 |
SD-SDI SMPTE259M-C 480i
HD-SDI SMPTE292M 10801i ［59.94Hz］ |
| コネクタ |
BNCコネクタ |
|
◆出力信号1 （OUTPUT1）
|
|
| 信号入力 |
入力と同等（入力に同期／800フレーム遅延） |
| コネクタ |
BNCコネクタ 1系統 |
|
◆出力信号2 （OUTPUT2）
|
|
| 信号形式 |
入力と同等（入力に同期／800フレーム遅延）
※出力信号1と同一内容 |
| コネクタ |
BNCコネクタ 1系統 |
|
◆出力信号3 （ADJUST MONITOR）
|
| 信号形式 |
入力と同等（入力に同期／1フレーム遅延）
※チャプター境界判定調整用グラフ挿入 |
| コネクタ |
BNCコネクタ 1系統 |
|
◆入力信号バッファスルー出力（THRU）
|
| 信号形式 |
入力と同等（入力に同期） |
| コネクタ |
BNCコネクタ 1系統 |
|
◆LAN I/F1 （ETHER SNMP）
|

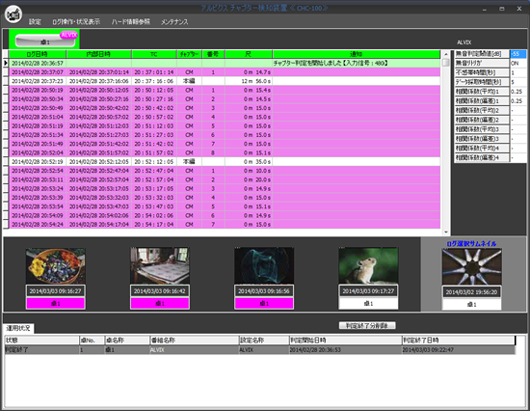

本体で判定したチャプター変化をPC上アプリケーションソフトに通知する。 |
| コネクタ |
RJ-45モジュラコネクタ |
| プロトコル |
SNMP |
|
◆LAN I/F2 （ETHER REC）
|
同録された画像（SD）をPC上同録アプリケーションソフトに転送する。 |
| コネクタ |
RJ-45モジュラコネクタ |
| プロトコル |
TCP/IPソケット |
|
◆同録ユニット
|
ユニットに搭載したHDDに、24時間分の画音をリングバッファ方式で録画します。 |
| 録画映像 |
OUTPUT1を録画 |
| 映像フォーマット |
720*480ピクセル JPEG圧縮（専用ソフト上でAVI形式での保存が可能） |
| 録画音声 |
48KHz 16bit リニアPCM 2ch |
| 同録時間 |
24時間（内蔵ハードディスク容量：500GB） |
| 映像再生機能 |
専用アプリケーションソフトを使用することで、同録映像の任意部分を指定秒数再生可能 |
|
◆外形寸法
|
H44×W430×D415mm（突起を含まず） |
|
◆電源
|
|
| 電源電圧 |
100V AC ±5％ |
|
◆使用温度
|
5℃～40℃ 結露なきこと |
