低遅延送り返しシステム LD-610E／LD-610D
（“ALVIX” Low Delay Video Transmission System for Return Video from Station）
リアルタイムに高画質、高音質な映像・音声を伝送する「低遅延送り返しシステム」
HD-SDI画質に対応しました。

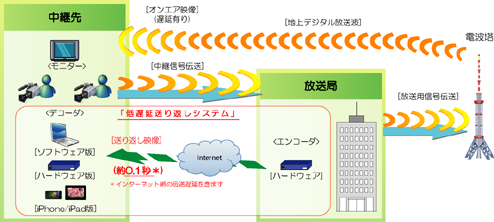

2011年7月のアナログ放送終了、地上デジタル放送の完全移行に伴い、中継先への「送り返し」として地上デジタル放送波を使用すると遅延が発生します。生放送の中継現場では番組製作上、放送局（本社）からの「送り返し」は低遅延が必須です。
「低遅延送り返しシステム」は高画質化・高音質化を低ビットレートで実現するコーデックを搭載し、通信にはインターネット網を利用することで、
約0.1秒（※）
で伝送します。 （※インターネット網の伝送遅延は含んでおりません。）
1Uハーフユニットで可搬性に優れたハードウェア版と、可搬性に優れ、手軽に映像の確認ができるiPad版低遅延デコーダがあります。
放送局（本社）からの送り返しの映像・音声を、中継先でほぼリアルタイムに確認することができます。
※LD-610D、LD-610 iPad版デコーダだけでなく、
旧版（LD-110D／LD-210D／ソフトウェア版デコーダ／iOS版デコーダアプリ）とも接続可能です。
≫特 長
- リアルタイムに映像・音声を伝送する「低遅延送り返しシステム」です。
低ビットレートで、遅延量は約0.1秒※です。 （※インターネット網の伝送遅延は含んでおりません）
- 入出力ともHD-SDI画質（1920×1080ドット 画角16：9）に対応しました。
- 最大3Mbpsまで設定が可能です。
- パケット破たん後（インターネット回線の破たん）の画像の復旧が、H.264エンコーダと比較して、迅速です。
- 1台のエンコーダに最大20台のデコーダを同時接続できます。
- エンコーダは高解像度（1920×1080）と低解像度（320×240）の2種類のエンコード及び同時配信が可能で、低解像度はLD-210D、LD-110Dで受信可能です。
- デコーダはiPad版もございます。
低遅延エンコーダ HD-SDI入力タイプ LD-610E

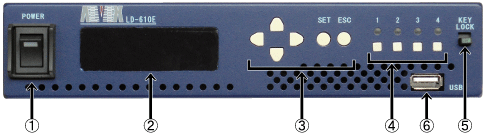

≫フロントパネル
- 電源スイッチ
- VFDモニタ
- 選択スイッチ
- ファンクションスイッチ&LED
- キーロックスイッチ
- USB
≫リアパネル
- SDI入力コネクタ
- バッファスルー出力
- ETHERコネクタ
- REMOTEコネクタ
- USB
- DC入力コネクタ
≫仕 様
|
◆映像・音声圧縮方式 （LD-610D使用時）
|
| 映像キャプチャ |
1920×1080 |
| 映像フレームレート |
5fps／10fps／15fps／30fps |
| 映像コーデック |
DMNA-V2 |
| 映像ビットレート |
64kbps～3000kbps |
| 音声キャプチャ |
ステレオ2ch |
| 音声サンプリングレート |
24kHz／48kHz |
| 音声コーデック |
OPUS |
| 音声ビットレート |
16kbps／32kbps／64kbps／128kbps／192kbps |
|
◆映像・音声圧縮方式 （LD-110D/LD-210D 使用時）
|
| 映像キャプチャ |
320×240 |
| 映像フレームレート |
5fps／6fps／8fps／10fps／15fps |
| 映像コーデック |
DMNA-V2 |
| 映像ビットレート |
100kbps～500kbps |
| 音声キャプチャ |
ステレオ2ch |
| 音声サンプリングレート |
24kHz／48kHz |
| 音声コーデック |
AAC（22.05Hz） |
| 音声ビットレート |
16kbps／32kbps／96kbps／128kbps |
※2種類設定が可能です。
※LD-610Dと旧モデルのデコーダ（LD-110D、LD-210D）は同時接続が可能です。 |
|
◆データ伝送
|
| フォーマット |
Ether Net（IEEE-802.3） |
| 送信転送プロトコル |
UDP/IP |
| デコーダ接続数 |
20台（MAX） |
|
◆ネットワーク
|
| 入出力信号数 |
2系統 （データ伝送用 1系統／リモート接続用 1系統） |
| 入力接栓 |
RJ-45 |
|
◆映像・音声入力信号
|
| 入力信号数 |
1系統 |
| バッファスルー出力 |
1系統 |
| 映像信号形式 |
HD-SDI SMPTE292M 1080i [59.94Hz] |
| 音声信号形式 |
SDI エンベデッドオーディオ 2ch |
| 入力接栓 |
BNC |
|
◆USBポート
|
2ポート（前面：1、背面1） ※通信端末等への電源供給用 |
|
◆外形寸法
|
W215×H43×D305㎜ |
|
◆質量
|
約 1.4 kg |
|
◆電源
|
DC12V 5A （MAX） |
| コネクタ仕様 |
4ピンキャノンコネクター（1ピン：GND 4ピン：＋12V） |
|
◆使用温度
|
10～40℃ |
低遅延デコーダ HD-SDI出力タイプ LD-610D

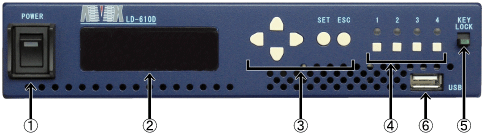

≫フロントパネル
- 電源スイッチ
- VFDモニタ
- 選択スイッチ
- ファンクションスイッチ&LED
- キーロックスイッチ
- USB

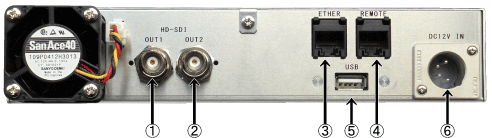

≫リアパネル
- SDI出力1コネクタ
- SDI出力2コネクタ
- ETHERコネクタ
- REMOTEコネクタ
- USB
- DC入力コネクタ
≫仕 様
|
◆映像・音声伸張方式
|
| 映像キャプチャ |
1920×1080 |
| 映像フレームレート |
5fps／10fps／15fps／30fps |
| 映像コーデック |
DMNA-V2 |
| 映像ビットレート |
64kbps～3000kbps |
| 音声キャプチャ |
ステレオ2ch |
| 音声サンプリングレート |
24kHz／48kHz |
| 音声コーデック |
OPUS |
| 音声ビットレート |
32kbps／64kbps／128kbps／192kbps |
|
◆ネットワーク
|
| 入出力信号数 |
2系統（データ伝送用1系統／リモート接続用1系統） |
| 入力接栓 |
RJ-45 |
|
◆映像・音声出力信号
|
| 出力信号数 |
2系統 |
| 映像信号形式 |
HD-SDI SMPTE292M 1080i ［59.94Hz］ |
| 音声信号形式 |
SDI エンベデッドオーディオ 2ch |
| 出力接栓 |
BNC |
|
◆USBポート
|
2ポート（前面：1、背面：1） ※通信端末等への電源供給用 |
|
◆外形寸法
|
W215×H43×D305㎜ |
|
◆質量
|
約 1.4 kg |
|
◆電源
|
DC12V 5A （MAX） |
| コネクタ仕様 |
4ピンキャノンコネクター（1ピン：GND 4ピン：＋12V） |
|
◆使用温度
|
10～40℃ |
低遅延デコーダ （iPad版）
- 可搬性に優れ、手軽に映像の確認ができるiPad版もございます。
- iPadの外部出力端子を使えば、ビデオモニタでの確認ができます。

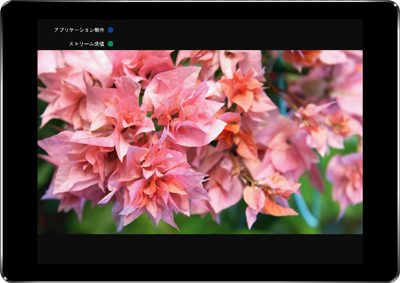

≫デコーダ画面
※対応iOS デバイスはiPad(4th generation)以降となります。
※仕様及び外観は改良のため、予告なしに変更することがあります。
|
