HCV-201
|
HCV-161
|
◆入力信号
|
|
入力信号数 |
20ch |
16ch |
映像信号 |
HD-SDI SMPTE292M 1080i
SD-SDI SMPTE259M-C 480i |
映像信号コネクタ |
BNC×20個 |
BNC×16個 |
◆出力信号
|
|
DVI出力信号形式 |
DVI(1920×1080p) 1系統 |
DVI出力コネクタ |
DVI-D |
SDI出力信号形式 |
HD-SDI(1080i 59.94Hz) 2系統 |
SDI出力コネクタ |
BNC |
◆制御
|
|
信号数 |
USB 1系統 |
コネクタ |
micro-USB |

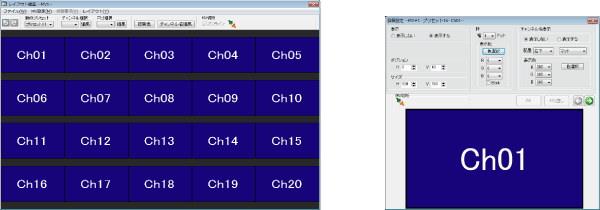

設定ソフト |
HCVのレイアウト編集の他、全ての機能を設定する事が出来る設定ソフトが付属します。 |
◆機能
|
|
表示サイズ |
任意のサイズ、位置でレイアウトが可能。
※但し、ch1~ch4 或いは、ch5~ch8・・・の4面の面積の合計が、1920×1080を超えることは出来ません。 |
プリセット |
固定レイアウト8個+ユーザープリセット20個の計28通りのレイアウトをプリセット登録しておく事が可能。 |
ふちどり色 |
チャンネルごとに64色の中から指定可能。
また、ふちどり幅を設定可能。
(0、4、8、16、24、32ドット) |
ロゴ合成 |
空きチャンネル部分に静止画(JPG、BMP)1個を4か所に出力する事が可能。
約320dot×240dot(最大面積:81920dot)
※複数種類のロゴを表示することは出来ません。 |
OSD |
チャンネルごとに12文字を表示する事が可能。
文字は全角で、ひらがな、カタカナ、英数、漢字(JIS第1水準)
位置は 左上、中央上、右上、左下、中央下、右下からチャンネルごとに選択可能。
文字を合成した後にスケーリングを行います。 |
機器状態通知 |
機器状態(電源電圧低下、FAN停止)を本体前面LED、出力画面表示で通知します。 |
◆使用環境
|
5~40℃(結露なきこと) |
◆電源電圧
|
AC100V ±5% (50/60Hz) |
◆外形寸法
|
W430×H44×D305㎜ 1Uラックマウントサイズ(突起を含まず) |
