マルチビューワ・MV-600
高画質ビデオ信号分割機
（“ALVIX” SD/HD/3G-SDI Multi Viewer MV-600）
■最大32chのSDI入力信号を2系統の高解像度モニターに分割表示できます。
≫特長
- アルビクス・マルチビューワは、SDI信号を入力し、大画面・高解像度液晶ディスプレイなどに分割表示することができます。
- 最大32ch入力可能で、レイアウトが全く異なる分割画面を2系統出力します。
【例1】 16分割画面を2系統出力することが出来ます。
【例2】 8分割画面と24分割画面の2系統出力することができます。
【例3】 32分割画面を1系統に出力することができます。
また、2台カスケード接続することにより、最大64ｃｈ入力2系統出力が可能です。
- 入力は、SD/HD/3G-SDI（自動判別）で、混在可能です。 ※3G-SDIは LevelA/1080p/4：2：2対応。
- エンベデッドオーディオに対応し、最大8chのオーディオレベルバーを合成することができ、目視による音声の確認が出来ます。
- LTC入力が可能でアナログ時計／デジタル時計表示を同時に表示可能です。
- レイアウトパターンは出力毎に8個持つ事が可能です。
- チャンネル名称は、シフトJISコード（第一水準）の文字が表示可能です。
- 分割表示の他にコメントウィンドゥ表示があり、コメントウィンドゥで文字やタリーなどを自由に表示することが可能です。
- 外部制御はLANインターフェースを装備し、アルビクスエラー装置と連動してタリーのように表示する事が出来ます。設定はTCP/IPで行います。
機器状態（ファン、電源異常）はSNMPトラップ通知します。
- 電源はリダンダントでフロントメンテナンス可能です。

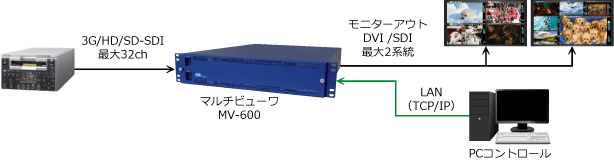

≫システム系統例
≫構成例
※構成などの詳細についてはお問い合わせください。

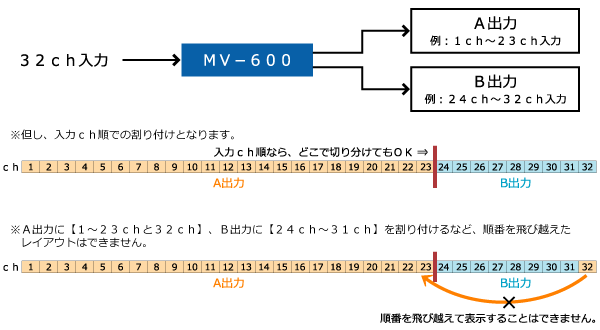

◆構成例1
32ch入力 2系統出力が可能です。

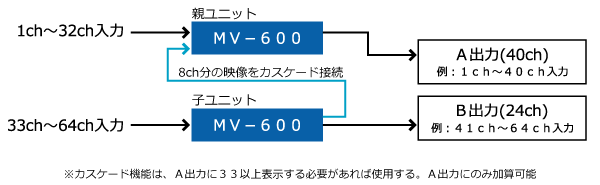

◆構成例2
2台カスケード接続することにより、最大64ch入力 2系統出力が可能です。

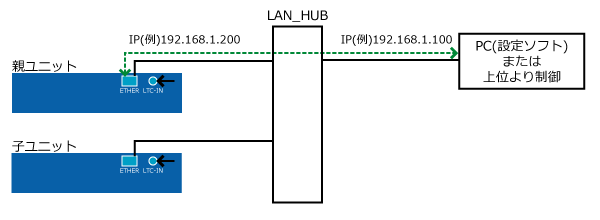

◆カスケード接続
※カスケード接続の場合、PC（設定ソフト）または上位より制御しますが、制御対象は親ユニット（例：192.168.1.200）
のみとなります。（LAN接続は2台とも必要です）
子ユニットの制御は親ユニットが行います。 親）10.3.1.100（仮想） 子）10.3.1.101
※PC、HUBはお客様用意となります。
※時計表示の為のLTCはどちらのユニットにも必要です。
≫フロントパネル

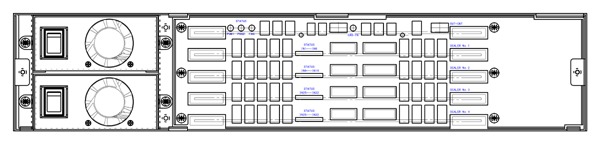

※フロントパネルを開いた状態

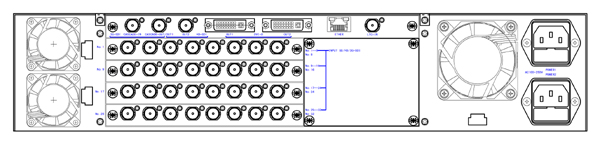

≫リアパネル
≫仕様（IN-REAR基板：MV-600-IN-REAR）
◆1ユニットに最大4枚（32ch分）実装可能です。（SCALER基板と同数）
◆SDI受信回路を8個搭載します。
|
◆入力信号コネクタ
|
BNC×8個 |
|
◆入力信号
|
SD/HD/3G-SDI 59.94Hz ※3G-SDIは LevelA/1080p/4：2：2 対応 |
|
◆入力音声信号
|
エンベデッドオーディオ8ch対応 |
≫仕様（SCALER基板：MV-600-SCALER-8）
◆1ユニットに最大4枚実装可能で、最大32chの子画面を出力可能です。
◆入力8系統のリサイズ・合成処理を行います。
|
◆その他機能
|
| SDI受信 |
SD/HD/3G-SDIを受信します。（自動判別、混在可能）
※3G-SDIは LevelA/1080p/4：2：2対応。 |
| オーディオバー表示 |
エンベデッドオーディオを分離しオーディオバーとして合成します。 |
| IP変換 |
動き適応型IP変換を搭載しなめらかな動画を実現します。 |
| リサイズ |
任意位置、サイズに変換します。 |
≫仕様（OUT-CNT基板：MV-600-OUT-CNT）
◆1ユニットに1枚の実装が必要で、2出力を行います。
◆チャンネル名称やコメント表示を合成し2出力します。制御部も含みます。
≫仕様（OUT-REAR基板：MV-600-OUT-REAR）
◆1ユニットに1枚の実装が必要で、2出力を行います。
◆DVI出力、SDI出力を各2個、カスケードSDI入力（1個）、外部制御（1個）のコネクタがあります。
|
◆DVI出力コネクタ
|
DVI×2個（DVIデジタル） |
|
DVI出力信号
|
出力タイミング 1920×1080-59.94P
※ケーブル長の制限があります。
※DVI-HDMI変換ケーブルを使用することでHDMIモニターに出力可能です。 |
|
◆SDI出力コネクタ
|
BNC×2個 1個はカスケード出力（3G-SDI）共用 |
|
SDI出力信号
|
HD-SDI 59.94Hz |
|
◆カスケードSDI入力コネクタ
|
BNC×1個 |
|
SDI入力信号
|
3G-SDI 59.94Hz |
|
◆LTC入力コネクタ
|
BNC×1個 |
|
LTC入力信号
|
LTC（SMPTE 12M）
アナログ時計とデジタル時計を合成します。 |
|
◆外部制御コネクタ
|
RJ-45×1個 |
|
制御方式
|
TCP/IP |
≫仕様（筐体：MV-600-TN）
|
◆外形
|
W430mm×H88mm×D480mm 2Uラックマウントサイズ |
|
◆電源ユニット（MV-600-PU）
|
2個実装可能です。（2個でリダンダント、フロントメンテナンス可能です。） |
|
◆消費電力／皮相電力
|
約300W／約300VA |
※仕様及び外観は改良のため、予告なしに変更することがあります。
|
